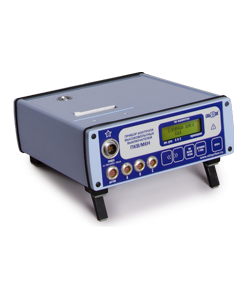

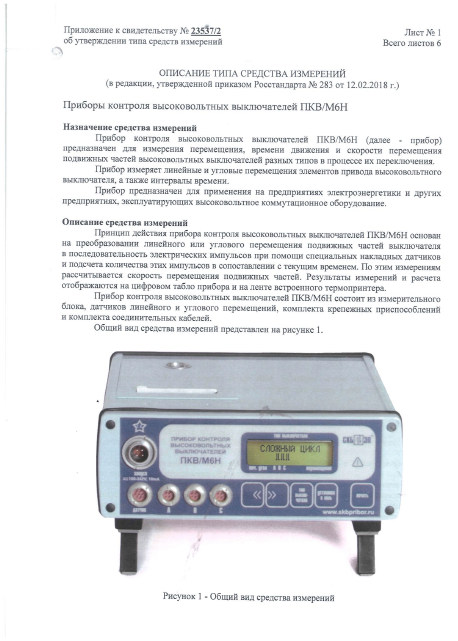

Прибор контроля высоковольтных выключателей ПКВ/М6Н облегченная комплектация

Проверка технического состояния вакуумных и элегазовых выключателей до 3 разрывов

Проверка технического состояния выключателей советского, российского и зарубежного производства:

• Контроль временных характеристик вакуумных и элегазовых выключателей, отделителей и короткозамыкателей.


Достаточные диапазоны измерений интервалов времени, перекрывающие потребности контроля всех вакуумных и элегазовых выключателей.

Обладая высокой разрешающей способностью (0,01 мс.) и точностью измерения интервалов времени, прибор ПКВ/М6Н в облегченной комплектации измеряет собственное время включения/отключения каждого полюса, полное время движения траверсы, разновременность срабатывания между полюсами, время дребезга контактов, с погрешностью не более ±0,1мс.

График состояния полюсов в процессе коммутации (операция "О")

При проведении монтажных и наладочных работ желательно тратить минимум затрат времени не только на настройку прибора, но и на составление протоколов испытаний.

ПКВ/М6Н в облегченной комплектации позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером. Результаты измерений содержат таблицу измеренных и рассчитанных параметров, а также график состояния полюсов в процессе коммутации.

Автоматические расчеты технических характеристик вакуумных и элегазовых высоковольтных выключателей

Протокол измерений содержит таблицу основных измеренных и рассчитанных параметров:

• Параметры времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени.


Для вакуумных и элегазовых выключателей, в соответствии со многими инструкциями заводов-изготовителей, в процессе эксплуатации требуется проводить контроль только временных характеристик.

У отдельных марок  скорость движения подвижных контактов может нормироваться косвенным образом – по времени прохождения контрольного участка хода. Такие выключатели комплектуются специальным устройством (входит в комплект ЗИП выключателя) для контроля времени прохождения контрольного участка хода (изолированный участок) во время динамического включения и отключения выключателя. При этом специальное устройство подключается к каналу «С» прибора ПКВ/М6Н в облегченной комплектации, который автоматически определяет время прохождения изолированного участка хода.

Говоря о параметрах хода, у некоторых марок вакуумных выключателей параметры подвижных контактов, изоляционной тяги, поджима контактов, износа контактов  нормируются для статических положений выключателя и определяются с помощью измерительного инструмента, указанного в руководстве по эксплуатации выключателя (штангенциркуль, линейка и т.д.). Контроль этих параметров штатными средствами контроля не вызывает затруднений при эксплуатации выключателей и особой необходимости контроля этих параметров в динамике, используя прибор ПКВ/М6Н в облегченной комплектации, нет.

Помимо числовых данных прибор выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты

В результате диагностики вакуумного выключателя прибором ПКВ/М6Н в облегченной комплектации мы получаем результаты измерений в табличном представлении с фиксированием основных критериев и графическое представление работы высоковольтного выключателя.

Например, на графике измерения в операции "О" прибор отразил неисправность - всплеск (красное выделение), который свидетельствуют о том, что произошло повторное включение или контакты дугогасительной камеры вновь замкнулись. В конкретном примере, причиной этому стала неправильная настройка буфера отключения выключателя ВВТЭ-10 (графики с сайта).

Проверка высоковольтных выключателей в простых и сложных циклах

Прибор ПКВ/М6Н в облегченной комплектации автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Существует два способа задания простых операций и сложных циклов: с пульта подстанции (от диспетчерского пункта) и с помощью дополнительной приставки к прибору - пульта управления выключателем.

По заказу прибор ПКВ/М6Н в облегченной комплектации может дополнительно может комплектоваться:

• Пультом управления выключателем ПУВ-10, который предназначен для проведения испытаний и проверок высоковольтных выключателей с приводами постоянного и переменного тока. Рабочий ток 10А.
• Прибором ПУВ-регулятор, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Специальный режим "линейка/угломер" облегчающий регулировку выключателя

Нередко требуется проверить выключатели, проводя их включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М6Н в облегченной комплектации предусмотрен режим "Линейка/Угломер".

Мобилен и прост в эксплуатации

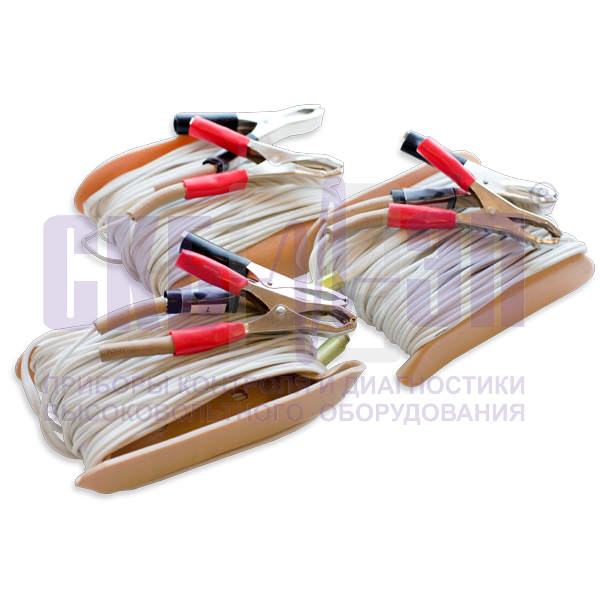

Нередко для монтажа и наладки персоналу организаций приходится выезжать с оборудованием в дальние командировки. Здесь вполне обосновано требование к мобильности и массогабаритным показателям прибора. Вес самого прибора всего 2,8 кг., а с комплектом кабелей и крепежных приспособлений не более 7 кг.,к тому же ПКВ/М6Н достаточно прост в работе.

Две комплектации прибора: стандартная и облегченная
