Современный микроомметр МИКО-21

Измерения в диапазоне 0.1 μΩ ÷ 2 Ω на токе до 200 А с самой высокой точностью среди аналогов ±0.05%

• высоковольтных выключателей;
• соединителей, разъединителей и короткозамыкателей;
• комплексных распределительных устройств;
• контактных соединений;
• контакторов, реле и стыков шинопроводов;
• болтовых, паяных и сварных соединений на открытых и закрытых распределительных устройствах до 750 кВ в условиях больших электромагнитных полей.

МИКО-21 опережает аналогичные приборы, представленные на рынке, благодаря ряду функциональных и технических особенностей (см. сравнение с аналогами).

Регулируемая сила тока до 200 А

Одна из проблем при измерении переходных сопротивлений с приемлемой погрешностью, связана с наличием окисных пленок между контактируемыми поверхностями.

Для контроля такого рода погрешности в международном стандарте МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)) содержится указание на то, что при измерении электрического сопротивления главной цепи высоковольтного выключателя сила измерительного тока должна быть от 50 А до тока его номинального значения.

Во многих зарубежных выключателях сила измерительного тока чаще всего ограничена конкретными значениями: 100 А и 200 А.

В микроомметре МИКО-21 пользователь может задать силу тока несколькими способами:

• Выбор из ряда установленных значений: 10 А, 50 А, 100 А и 200 А;
• Задание автоматического режима выбора силы тока;
• Выбор режима ручного задания измерительного тока в диапазоне от 1 до 200 А с шагом 1 А.

Специальные алгоритмы проведения измерений переходных сопротивлений высоковольтных выключателей со встроенными трансформаторами тока (ТТ)

Только микроомметры "СКБ ЭП" позволяют измерять сопротивление контактов колонковых и баковых выключателей, используя раздельные автоматизированные режимы, которые оптимизированы для этих выключателей.

• Режим 1 предназначен для измерений сопротивления цепей без ТТ;
• Режим 2 предназначен для измерений сопротивления в цепях с ТТ с минимальным расходом энергии аккумулятора;
• Режим 3 предназначен для измерений сопротивления в цепях с ТТ при силе тока 100 А или 200 А (задается пользователем) без экономии энергии аккумулятора.

Трансформаторы тока баковых выключателей создают длительный переходной процесс при подаче измерительного тока. Поэтому время измерения определяется параметрами ТТ, их числом, силой измерительного тока. Например, для масляного выключателя У-220-2000-25У1 время измерения сопротивления может достигать 30 с.

Специальные алгоритмы МИКО-21 с автоматической остановкой измерения позволяют исключить субъективные ошибки и увеличить число измерений для одной зарядки аккумулятора.

4 способа запуска процесса измерения сопротивления

В приборе запрограммировано четыре способа запуска процесса измерения:

• Однократный запускается, когда зажимы измерительного кабеля присоединяются к объекту испытаний, после чего необходимо нажать кнопку СТАРТ.
• Однократный автоматический запускается при нажатии кнопки СТАРТ. Прибор начинает измерение после возникновения электрического контакта между измерительной цепью и контактами измерительного кабеля. Пользователь может повторить измерение после повторного нажатия клавиши СТАРТ.
• Периодический использует заранее заданные временные интервалы при условии, что обе руки заняты подсоединением контактов измерительного кабеля к тестовым участкам. Пользователь может выбрать интервал времени между испытаниями. Прибор будет работать непрерывно до тех пор, пока пользователь не остановит измерения.
• Автоматическая периодическая цепь запускается при нажатии кнопки СТАРТ и используется для непрерывных измерений. Пользователь подсоединяет измерительный кабель и, как только потенциальные контакты соединены, измерение начинается автоматически. Для того, чтобы провести повторное измерение необходимо разорвать сеть и подсоединить измерительный кабель заново.

Архив паспортных значений контролируемого оборудования

Архив паспортных значений контактных сопротивлений выключателей дает возможность автоматически сопоставить измеренное значение с паспортным (при указании марки выключателя).

Архив прибора содержит паспорта высоковольтных выключателей с указанием максимально и/или минимально допустимого значения переходного сопротивления контактов, а также паспорта на отбраковываемые резисторы с указанием допустимых значений верхнего и нижнего порогов сопротивления.

Кроме того, пользователь может самостоятельно добавить необходимый шаблон.

Автоматическое сравнение измеренного и паспортного значений сопротивлений

Архив прибора содержит паспорта высоковольтных выключателей с указанием максимально и/или минимально допустимого значения переходного сопротивления контактов.

Пользователь может добавлять, удалять или редактировать паспортные значения измеряемого объекта. Как только измеренное значение превышает заданное паспортное значение, прибор выдаёт звуковой предупреждающий сигнал.

Интерактивное управление прибором

Цветной графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс с сенсорным экраном дисплея облегчает использование прибора.

Управление прибором может осуществляться (по выбору пользователя) либо через клавиатуру, либо через сенсорный экран.

Связь с ПК не только через USB-host, но и через USB-флеш-накопитель упрощает процесс переноса данных из прибора в информационную базу предприятия. Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования.

Автономное питание, малый вес и габариты

Наличие энергонезависимой памяти и режима «автоматического сохранения результатов измерений» значительно сокращают полное время обследования выключателя за счет переноса полученных данных с территории подстанции в офис организации.

Вышеуказанные особенности обеспечивают полную независимость и высокую мобильность прибора на обширной территории подстанции или цеха, так как позволяют избежать проблем с кабелем питания, удлинителем и заземлением.

Потенциальный штыревой контакт к комплектам №3-7 (по заказу)

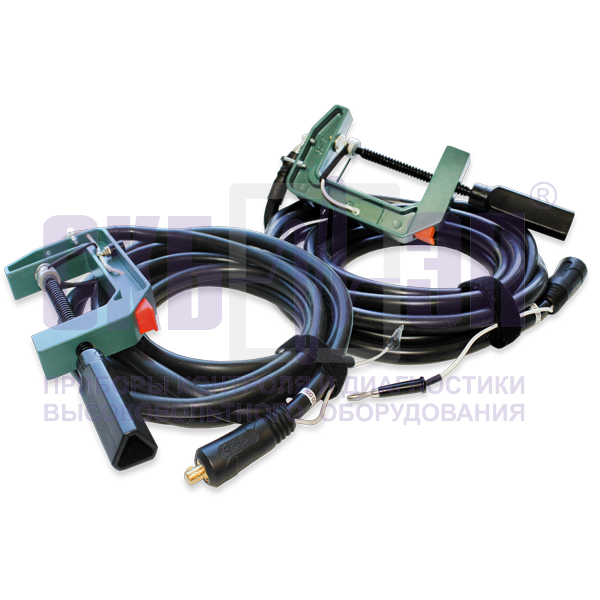

Для удобства пользователя в стандартную комплектацию включен лишь один тип измерительного комплекта (Комплект №3 – состоит их 2 измерительных кабелей с зажимом типа "крокодил" для высоковольтных выключателей до 110кВ) .

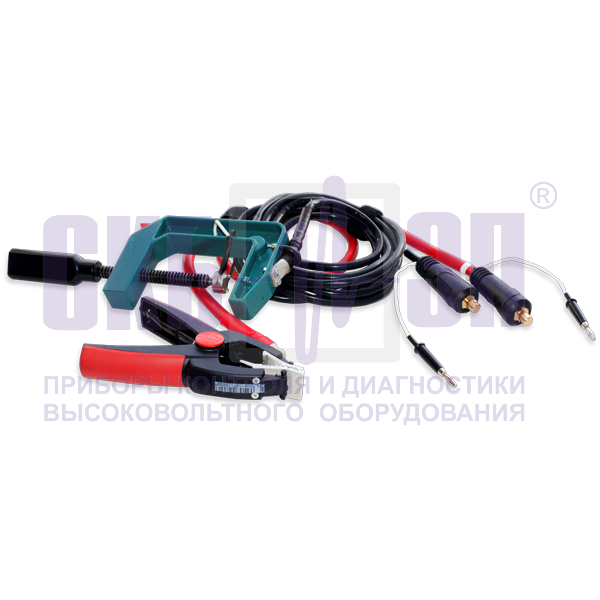

Каждый может выбрать необходимый кабель (комплект) под свои нужды из предложенного широкого ассортимента дополнительной комплектации:

• Измерительные кабели при размещении прибора возле выключателя:

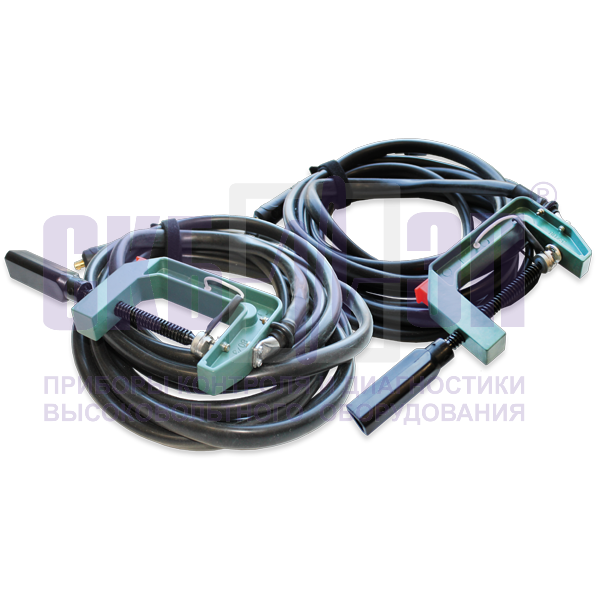

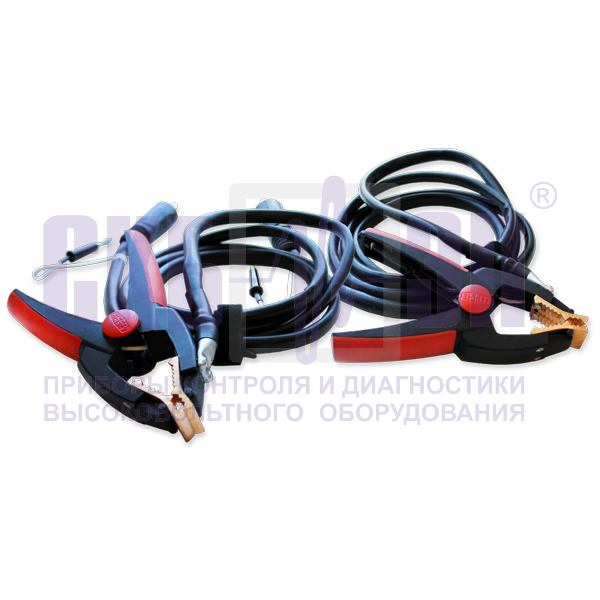

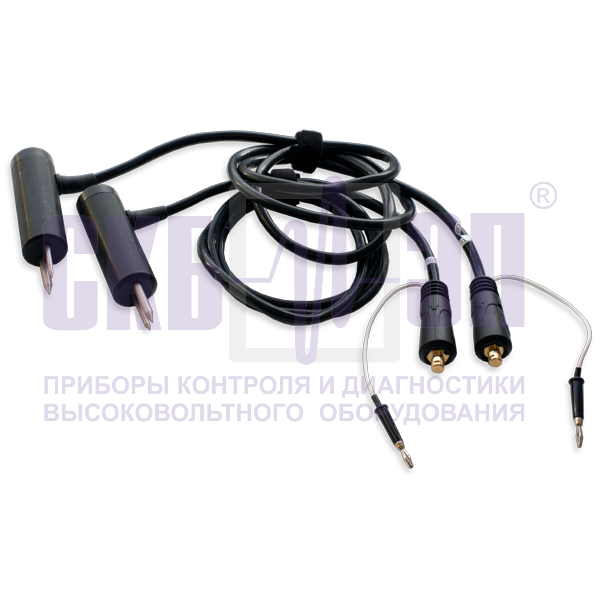

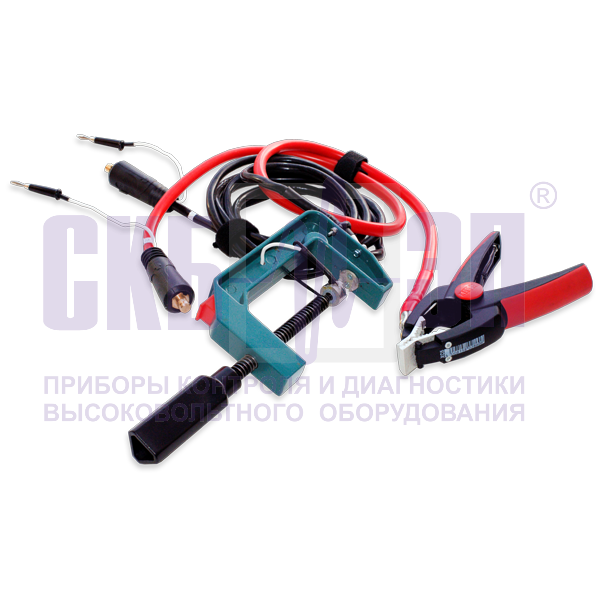

Один комплект с подпружиненными игольчатыми контактами для удобного измерения в шинопроводах и дугогасительных камерах. Два других комплекта с зажимами типа "крокодил" (с токовыми и потенциальными проводами) для выключателей до 10 кВ и для выключателей до 110кВ и часть до 220кВ.

• Измерительные кабели при размещении прибора в люльке подъемника:


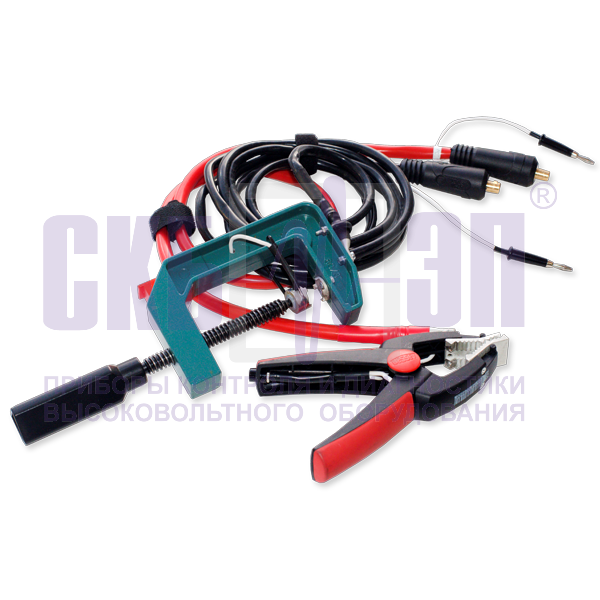

Три комплекта, которые состоят из кабелей с зажимом типа "крокодил" (с токовыми и потенциальными проводами) + кабель с зажимом типа "струбцина" (с токовыми и потенциальными проводами). Отличаются длиной и областью применения: для высоковольтных выключателей до 220кВ, для высоковольтных выключатели до 330 кВ и часть до 500 кВ и для высоковольтных выключателей до 750 кВ.

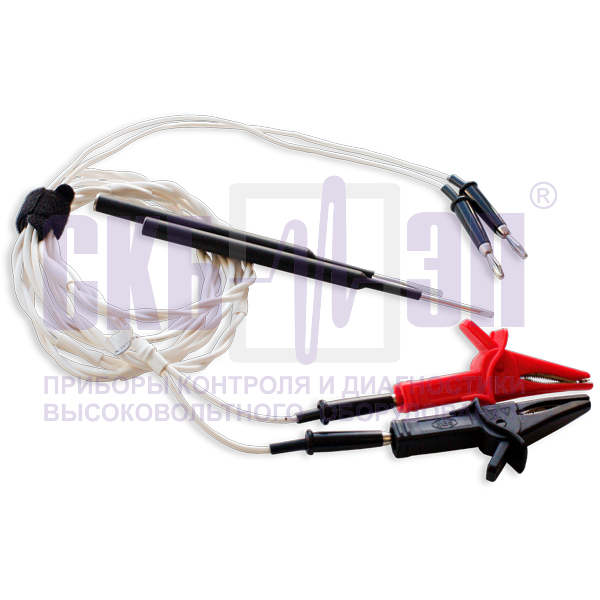

• Измерительные кабели для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток.
