ЭССА-СН4 ИСПОЛНЕНИЕ БС/(И)/(Р)/(Н)

Газоанализаторы предназначены для измерения содержания метана (пропана,  бутана, гексана)  в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при  превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).

Выпускаются следующие исполнения газоанализаторов:

БС – с блоком сигнализации, состоят из измерительных преобразователей (ИП) и блока сигнализации (БС), который обеспечивает питание ИП, световую, звуковую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП  соединяется с БС экранированным кабелем КСПЭВГ или аналогичным с числом жил не менее 3-х. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС,  от 1 до 16.

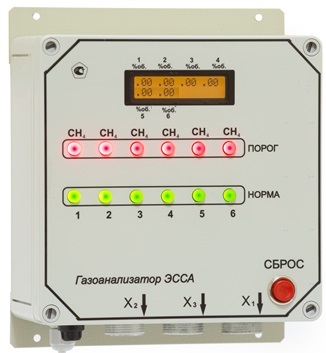

И – с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.

Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485, протокол Modbus RTU с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность передачи данных по интерфейсу Ethernet и беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.

Н – с независимым формированием релейных сигналов для каждого ИП (группы ИП), состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.
