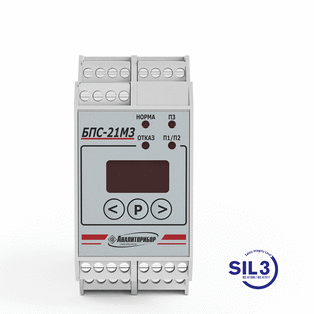

Предназначены для
> Формирования, в том числе искробезопасного, напряжения питания сигнализаторов ДАТ-М, ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 и иных совместимых устройств;
> Интеграции в системы АСУТП с использованием интерфейса Ethernet (модуль КСД);
> Обмена данными по цифровому каналу RS485 с подключенными устройствами, в том числе передача измерительной информации на внешние устройства;
> Архивации полученных данных, событий и показаний (модуль КСД);
> Возможность подключения исполнительных устройств в зависимости от исполнений (коммутационный блок К);
> Выдачи световой сигнализации при превышении/понижении установленных пороговых значений (Порог 1, Порог 2, Порог 3) с одновременным переключением "сухих" контактов реле.
Область применения
В качестве устройств питания, сигнализации, искробезопасных барьеров, контроллеров сбора данных совместно с выносными датчиками различных типов, размещаемыми как в невзрывоопасных, так и взрывоопасных зонах.
Режим работы - непрерывный.
Рабочее положение - вертикальное.
Блоки предназначены для установки на рейки типоисполненийТН35-7,5 и ТН35-15 по ГОСТ РМЭК 607-15-2003 (DIN-рейки).
| Характеристика | Значение | Примечание |
| Степень защиты блоков | IP20 | |
| Температура окружающей среды, °С | +1 / +50 | |
| Мощность, потребляемая БПС-21М3 от источника постоянного тока, Вт, не более | 15 | |
| Аналоговый выходной сигнал, мА | 4-20 | |
| Цифровой выходной сигнал | RS485, Ethernet | блок КСД для подключения к ПК, контроллерам верхнего уровня |
| Параметры контактов реле | 40 В; 0,2 А* | порог 1, порог 2, порог 3,отказ, статус, режим |
| Габаритные размеры, мм | 52х114х102 | масса блоков 1,2 кг |
*БПС-21М3-24х16-ibIIС-К – при величине тока потребления подключенного исполнительного устройства - 10 или 170 мА;
*БПС-21М3-24х24-iаIIС-К – при величине тока потребления подключенного исполнительного устройства - 3 или 70 мА.
Контроллер сбора данных (КСД) обеспечивает сохранение информации по каналу связи RS485 устройств. Функциональные возможности контроллера сбора данных КСД:
> Архивирование результатов измерения;
> Выдача команд подключенным блокам любых других модификаций на установку пороговых значений и диапазона измерений физической величины датчиков;
> Сохранение параметров подключенных датчиков:
- порогов срабатывания сигнализации Порог 1-2-3;
- единиц измерения;
- определяемого компонента;
- значение начальное и конечное диапазона показаний.
Блоки БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р позволяют записывать данные
> за последние 10 суток с интервалом 1 минуту при подключении максимального количества устройств (не более 30);
> за последние 30 суток с интервалом в 1 минуту при подключении не более 10 устройств.
