Назначение
Газоанализаторы КОЛИОН-1В-24 предназначены для измерения содержания в воздухе рабочей зоны паров углеводородов нефти и нефтепродуктов, органических растворителей, спиртов, альдегидов (кроме формальдегида), три- и тетрахлорэтилена, аммиака и других компонентов, а также селективного измерения кислорода (О2).

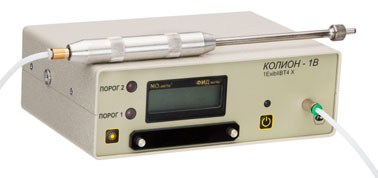

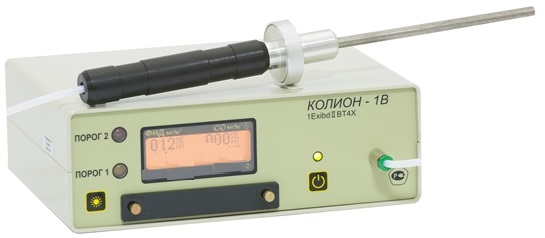

Устройство
В газоанализаторах установлены три детектора: фотоионизационный (ФИД), термокаталитический (ТКД) и электрохимический (ЭХД О2). Газоанализаторы выпускаются во взрывозащищенном исполнении с маркировкой взрывозащиты 1Ex db ib IIB T4 Gb Х.
Анализируемый воздух прокачивается через детекторы с помощью встроенного компрессора. Текущие значения измеряемых концентраций в мг/м3 (ФИД), %об. (ЭХД О2) и %об. или % НКПР (ТКД) представляются в цифровом виде на двухстрочном жидкокристаллическом индикаторе. Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, изготовленный из фторопластовой трубки, металлический наконечник, удлинитель пробоотборника,изготовленный из фторопластовой трубки длиной до 10 м, а также телескопическая штанга длиной 1,6 или 2,9 м. В приборе имеется звуковая и световая сигнализация о превышении измеряемыми концентрациями установленных порогов. Степень защиты от пыли и влаги газоанализатора - IP40.

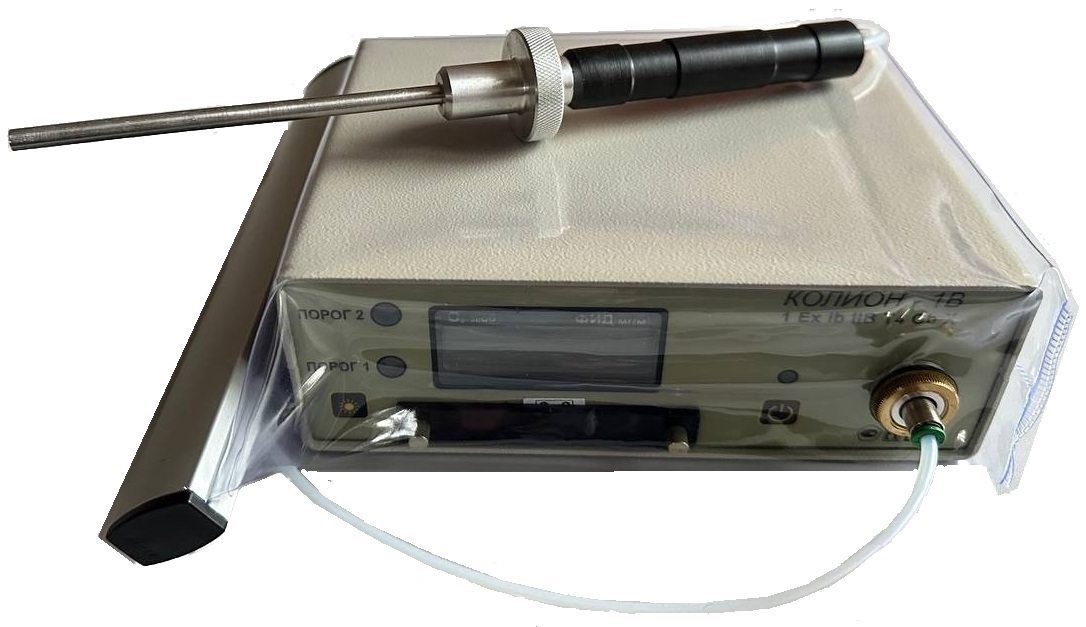

Для увеличения степени защиты газоанализатора от внешних воздействий используется защитная оболочка, выполненная из прозрачного и матового ПВХ материала. С защитной оболочкой поставляется специальное конструктивное исполнение газоанализаторов.В рабочем положении и при зарядке газоанализатор находится внутри оболочки. Забор газа осуществляется через гермо-узел. Разъем зарядки газоанализатора и штуцер сброс газа также защищены от проникновения влаги и пыли с помощью гермо-узлов. Защитная оболочка используется в комплекте с сумкой-укладкой. Степень защиты от пыли и влаги газоанализатора в защитной оболочке – IP67.
Градуировка ФИД
ФИД градуируется по одному компоненту (смеси компонентов) – аммиаку, бензину, бензолу, толуолу или другим по согласованию с предприятием изготовителем, концентрация этого компонента определяется непосредственно по показаниям газоанализатора. Концентрация других рассчитывается по показаниям газоанализатора с помощью пересчетных коэффициентов, которые определяются экспериментально с использованием соответствующих ПГС. Значения пересчетных коэффициентов приведены в Руководстве по эксплуатации.
Технические характеристики
|
Принцип измерения |
Фотоионизационный, термокаталитический, электрохимический |
||
|
Отбор пробы |
Принудительный |
||
|
Диапазон измерения, мг/м3 ФИД ТКД (метан, др. углеводороды) ЭХД О2 |
0 - 2000 (0 - 500 при градуировке по пропану) 0 - 50 % НКПР 0 – 30 %об. |
||
|
Основная погрешность, % приведенная относительная |
ФИД |
ТКД |
ЭХД O2 |
|
±20 0 - 50 мг/м3 50 -2000 мг/м3 |
±10 0 - 50 % НКПР
|
±3,5 0 -30%об.
|
|
|
Сигнализация |
Световая и звуковая |
||
|
Габаритные размеры, мм |
65 х 205 х 180 |
||
|
Масса, кг |
1,5 |
||
|
Питание |
NiMH аккумуляторы |
||
|
Время работы от аккумуляторов, ч |
Не менее 8 |
||
|
Длина пробоотборной трубки, м |
От 1 до 10 по отдельному заказу |
||
|
Рабочие условия эксплуатации: температура, °С относительная влажность,% |
От минус 30* до 45 От 30 до 90 (неконденсируемая) |
||
|
Маркировка взрывозащиты |
1Ex db ib IIB T4 Gb Х |
||
|
Межповерочный интервал, мес |
12 |
||
|
Гарантийный срок, мес |
24 |
||
